جهاز تستر كابلات النت والتليفون

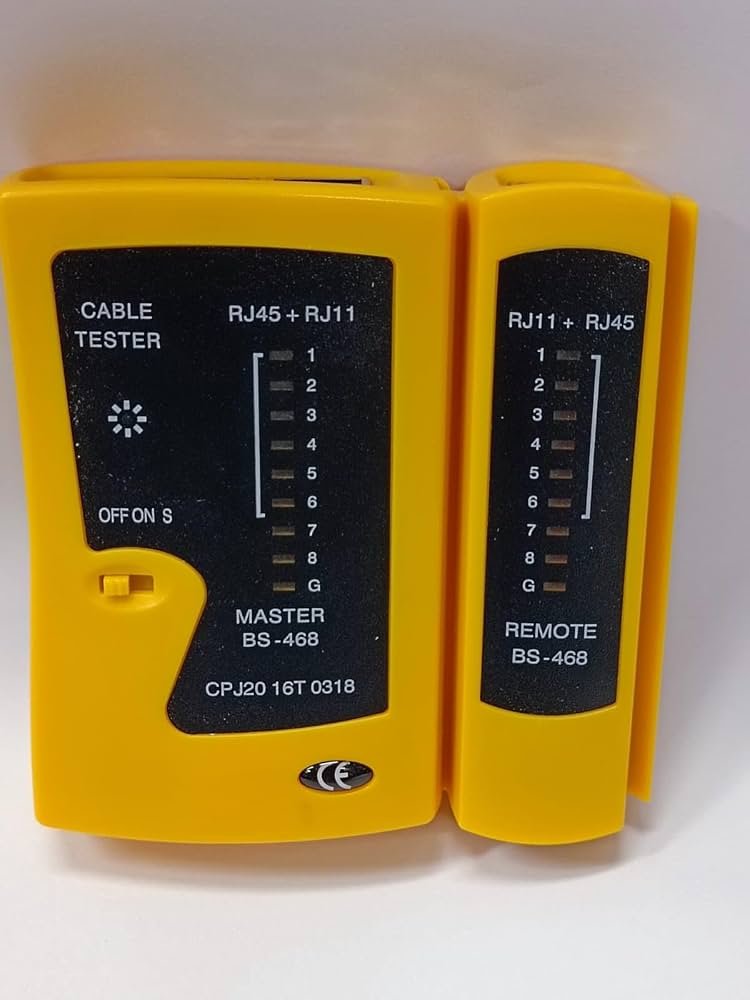

تستر كابلات الشبكة والتليفون القياسي (Network & Telephone Cable Tester – NS-468)

هذا الجهاز هو الأداة الأكثر شيوعاً واستخداماً لاختبار وفحص كابلات الإنترنت والتليفون لضمان التوصيل الصحيح واكتشاف الأعطال.

المواصفات والمميزات:

• دعم المنافذ: يتضمن منافذ RJ45 (لكابلات الشبكة الإيثرنت Cat5/Cat6) ومنافذ RJ11 (لكابلات التليفون الأرضي).

• يتكون من قطعتين:

  • الوحدة الرئيسية (Master): تحتوي على مفتاح التشغيل (ON / OFF / S) ومنافذ التوصيل ولمبات الإشارة LED من 1 إلى 8 بالإضافة لمبة الأرضي (G).

  • الوحدة الطرفية (Remote): قابلة للانفصال لفحص الكابلات الممتدة بين غرفتين أو مسافات بعيدة.

• أوضاع التشغيل:

  • ON: الفحص بالسرعة العادية.

  • S (Slow): الفحص بالسرعة البطئية لمتابعة إشارات LED بوضوح وتحديد السلك المقطوع أو التالف بدقة.

  • OFF: إيقاف التشغيل للحفاظ على البطارية.

• مصدر الطاقة: يعمل بواسطة بطارية 9V واحدة.

الوظائف الاستخدامية:

1. اختبار الترتيب الصريح (Straight-Through): تضيء لمبات الإشارة من 1 إلى 8 بالتتابع في كلا الوحدتين بنفس الترتيب.

2. كشف قطع الأسلاك (Open Circuit): إذا كان هناك سلك مكسور داخل الكابل، لن تضيء اللمبة الخاصة برقمه.

3. كشف التماس/الشورت (Short Circuit): عند وجود تلامس بين سلكين، تضيء اللمبات الخاصة بهما معاً.

4. كشف التوصيل الخاطئ (Mismatch / Crossover): تضيء اللمبات بترتيب مختلف في الوحدة الطرفية عن الوحدة الرئيسية.
